環保瀝青攪拌站三維動畫案例 返回列表

一、背景介紹

    攪拌站主要用于混凝土工程，主要用途為攪拌混合混凝土，主要用于路橋，鴻運國際，機場鴻運國際等大型工程的建設。

    攪拌站也有單機，雙機及各種規格的不同，其控制系統也越來越先進，主要系統有配料供給系統，攪拌混合系統，水泥供給系統，自動供水系統，電器操作系統，運轉控制系統等幾部分構成。

    近年來鴻運國際對于環保方面的監控使各種機械生產活動都越來越重視綠色生產，攪拌站也不例外。

    在混凝土建成驗收時必須檢查每一項環保內容，也是建設文明攪拌站，綠色混凝土生產的基本要求。

    浙江美通筑機有限公司自主研發的內密閉式環保型攪拌站經鴻運國際行業鴻運國際組織專家進行環保鑒定評審達到國內領先水平獲得多項技術創新成果。

    為了展示這一成果推廣新產品委托鴻運國際為其制作三維施工動畫流程演示。

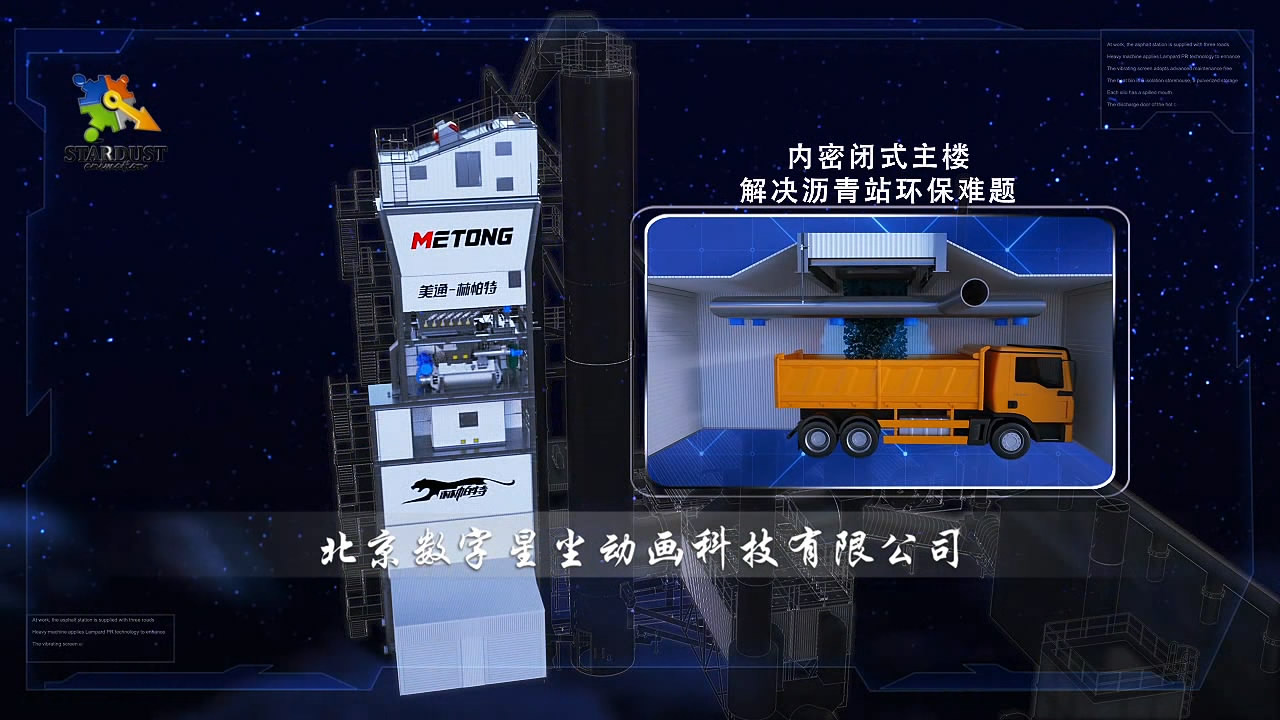

上圖為：攪拌站

二、客戶介紹

    美通筑機主營業務是以“筑路機械”為主題的裝備機械制造業，全面覆蓋筑路與路面養護設備制造和瀝青路面施工工藝研發等領域。

    主導產品為瀝青灑布車全系列，瀝青碎石同步封層車系列，稀漿封層車系列，橡膠瀝青、改性瀝青和瀝青再生等生產設備。

    公司目前已成為筑路機械產品領域覆蓋范圍最廣的企業。

    美通筑機始終堅持自主創新為核心，并且不斷吸收國際先進研發理念和制造技術，同國內知名院校、研發單位廣泛而全面的合作，長安大學、浙江大學、上海同濟大學等均為公司的長期合作伙伴。

上圖為：施工工藝

    環保型瀝青攪拌站三維動畫是我公司為浙江杭州美通重機公司制作的新一代環保瀝青攪拌站工藝流程三維動畫，瀝青攪拌站體積比較龐大，運輸極為不便，而且工作流程都是在設備內容運行。

    為了更好的展示產品的優勢，更好的推廣產品，客戶委托我公司為其制作瀝青攪拌站工藝流程三維動畫，使用三維動畫將設備的整個生產流程都展示出來，通過內部透視觀看設備內部的運行情況。

    讓用戶通過三維動畫就能詳細了解設備的工藝流程和優勢。經過公司技術人員的不懈努力，三維動畫終于順利交付客戶使用？突Ф遠髕犯肓撕芨叩鈉蘭。

三、動畫截圖

    1、內密閉式主樓解決瀝青站環保難題，攪拌缸采用雙軌跡攪拌技術獨特設計，攪拌均勻無死角，振動篩優化設計篩網更換便捷密封性好，瀝青變頻加二次計量精度高于行業標準，骨料大小雙門控制，動態落差自動修正，控制系統自動互聯可實現遠程診斷。



上圖為：振動篩

    2、攪拌站有傳送帶，成品料倉，除塵系統，分料倉以及粉料供給系統，干燥加熱滾筒系統，熱骨料提升機，振動篩分系統，分料倉，計量系統，攪拌系統，成品料倉，出料倉，電控系統，整機氣動系統，瀝青導熱油燃燒系統，等離子煙氣處理組成。

    工作時瀝青站三路同時供料，環保型冷料系統，美通筑機將‘林帕特’技術運用到環保站開發，全面提升環保站新里程。

上圖為：電控系統

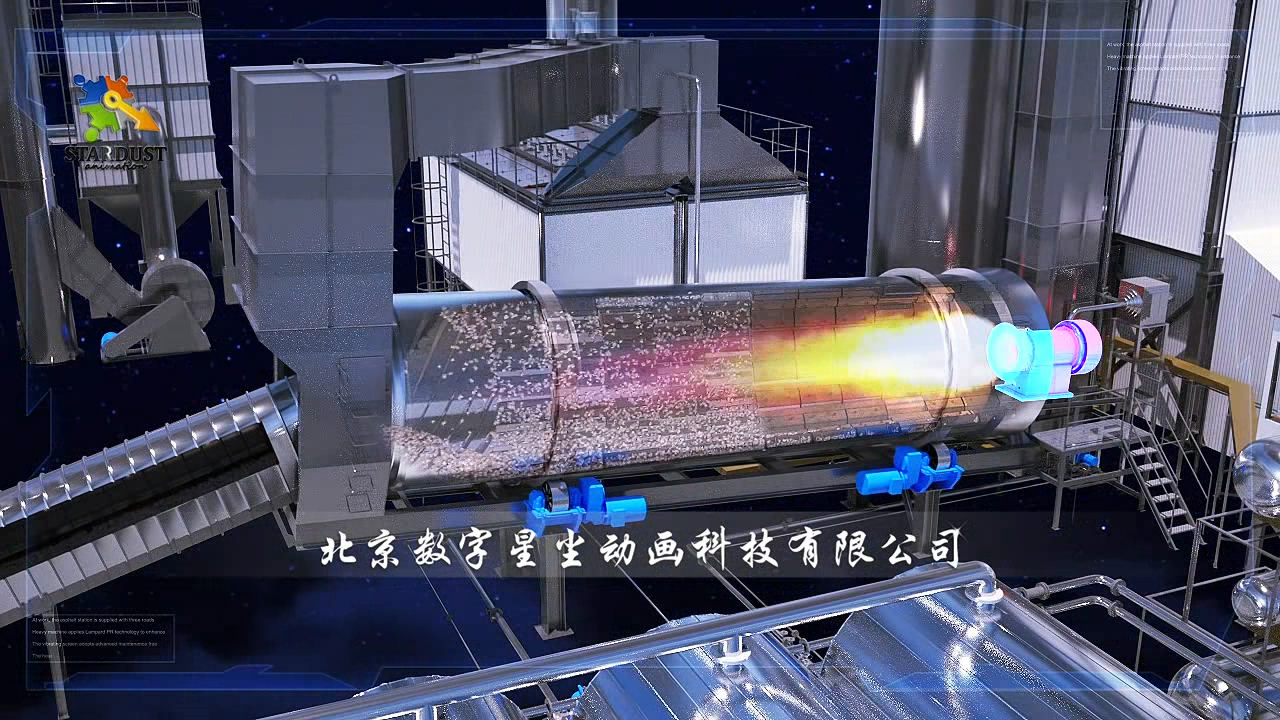

    3、采用鴻運國際高效燃燒器，油泵風機雙變頻控制技術，自動調節風油比，熱骨料提升機采用雙板鏈提升，振動篩采用先進的免維護的振動電機式直線篩，能快速更換篩網，熱料倉為六個隔離倉，一個回收粉暫存?zhèn)}，一號倉可做為直通倉在生產正常后石料可以不經過篩分，進入攪拌缸直接出成品。


上圖為：隔離倉

    4、每個料倉均設有溢料口，熱料倉的放料門采用大小門計量，倉內還有連續式料位傳感器，可探測料位情況，并用計算機控制料倉料位，控制室可以同時觀測，采用三點壓式傳感器，減少外部對計量的干擾。

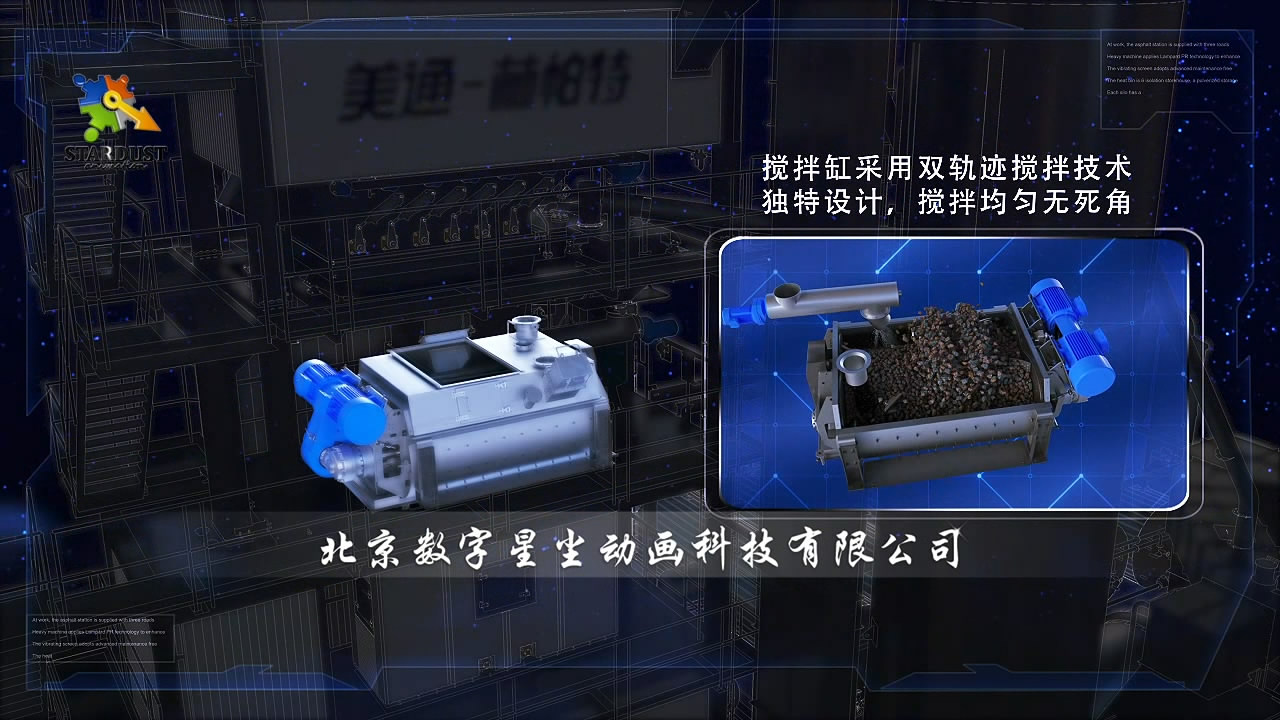

    瀝青采用變頻控制加二次計量，瀝青稱采取自流式攪拌缸加注瀝青，具有獨特攪拌功能的裝置，攪拌周期短，采用鴻運國際同步驅動的雙渦軸強制攪拌方式，采用雙軌跡攪拌，縮短攪拌時間。

    攪拌缸底部采用導熱油保溫設計，整體設計優良，密封性高。放料門采用拉桿門設計，攪拌無死角，不存在卡料想象，放料口特有的林帕特內密閉設計，綠色環保該裝置已申請鴻運國際專利。

    成品倉接料口與攪拌缸接口用軟連接。負壓通過超限料倉到振動篩然后用負壓管連接到布袋除塵器，形成內密閉系統無灰塵溢出，將主樓接料通道下部分隔成兩部分，設有蓋板同時溢料廢料側也可用裝載機鏟料。

    也可將這一部分料移出。成品料側安裝出煙裝置引入燃燒器二次燃燒，溢料側安裝除塵設施，管道連接到除塵器。

上圖為：成品倉

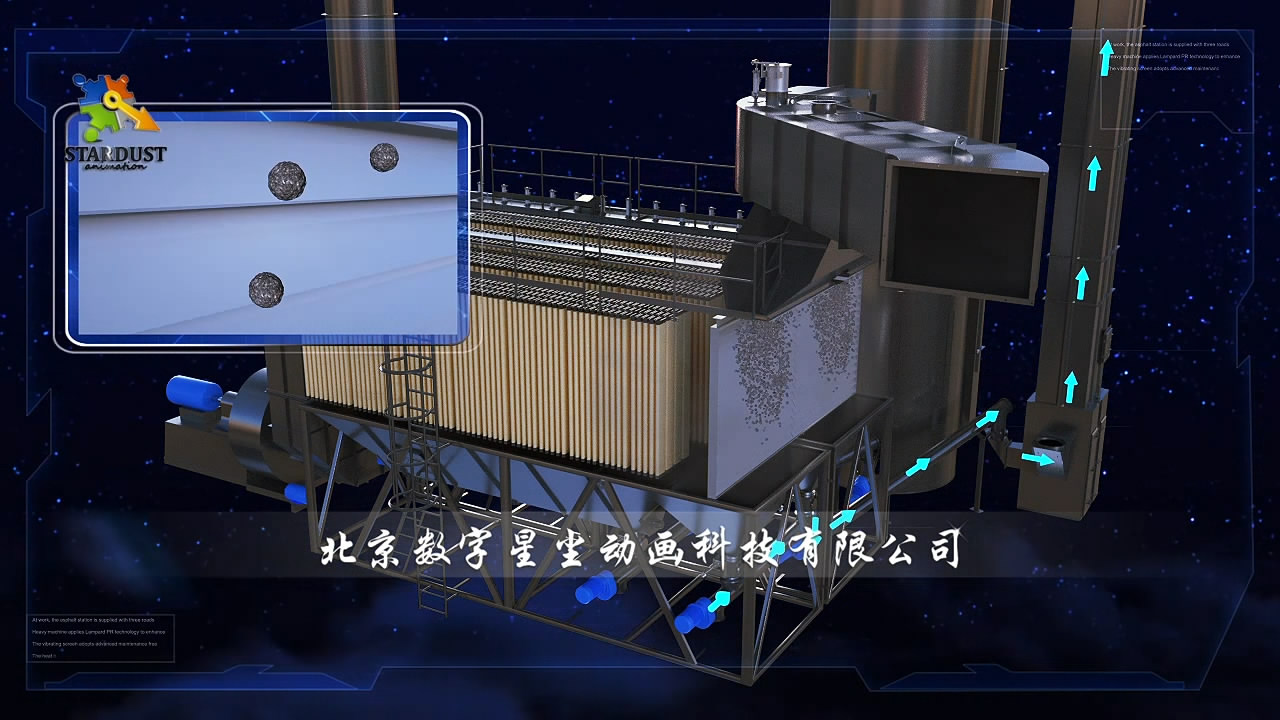

    5、除塵系統為集裝箱式大氣反吹布袋式除塵器，采用林帕特技術的除塵系統前部為重力式除塵產生的粗粉可直接提升到熱料提升機，后部為布袋除塵采用方式為大氣反吹式。

    布袋除塵器的反吹原理是，氣缸打開反吹門，引發風機產生負壓吸入大氣對區域吹氣進行布袋清潔，布袋除塵器清落下來的粉塵落在下箱體內，可通過下箱體內的螺旋排出布袋除塵。

    再通過回收粉螺旋輸送機和回收粉提升機送入高處，需要添加回收粉通過過渡粉倉到粉倉，不需要就會流到回收粉罐，在風機出口處加消音器。

上圖為：控制室

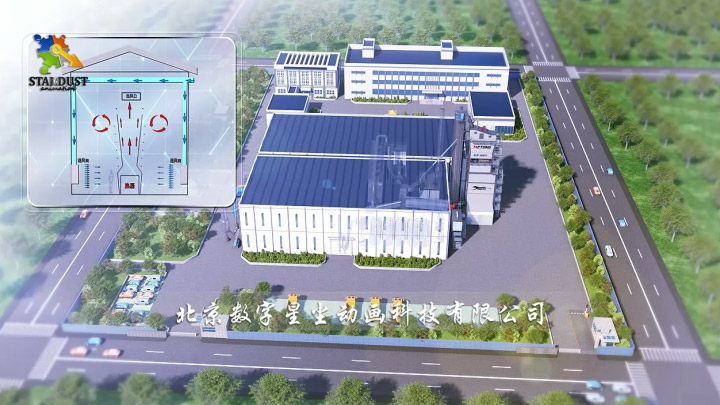

    6、瀝青罐采用快速加熱技術能夠有效縮短加熱準備時間，瀝青，煙氣進入等離子機組處理，為了更有效的減少污染設計了全方位密封智能工廠式瀝青站，鋼結構廠房是控制污染的一道屏障，廠房規整，廠區內的功能區域規劃清晰，便于設備和人員的管理。

    還有一種半封閉式智能工廠瀝青站將料場及瀝青導熱油系統封閉，采用內封閉系統主樓上面不會有粉塵溢出，是一種可推廣的瀝青混合料的生產方式。

上圖為：瀝青站

四、總結

    瀝青攪拌站體積比較龐大，運輸極為不便，而且工作流程都是在設備內部完成，通過三維動畫的流程展示將整個設備的外部結構和內部流程清晰的展現了出來，客戶非常滿意。
